DM1107A

芯片描述

DM1107 是一款帶4×15 LCD驅動和19-bit ΣΔADC 的內置數字真有效值的數字萬用表專用芯片,主要應用于數字萬用表。

芯片特點

8 位CPU   2.4V~3.6V 工作電壓范圍;-40~85℃工作溫度范圍
內部高精度RC(可校準)、低功耗RC,支持外部晶振,不同工作模式選擇
運行模式1:<2mA@CRY 8MHz @CPU 8MHz
運行模式2:<550μA@RC 4MHz @CPU 4MHz
運行模式3:<400μA@RC 4MHz @CPU 2MHz
休眠模式:2μA
  6k Words OTP(One Time Programmable)程序存儲器,384Byte數據存儲器
掉電檢測及WDT,可防止CPU 進入死循環   高解析度ΣΔADC模數轉換器:
零輸入電壓,零輸出電壓;高輸入阻抗(內置輸入緩沖器);內置絕對溫度檢測器
1.2V 內部類比電路共地電壓源   LVD 低電壓檢測功能,14 段檢測電壓設置與外部輸入電壓檢測功能
可程序化多功能網絡
電壓/電阻/電容換擋測量,定電壓/定電流輸出,元件可自我校正,元件正負極性判別
  4×15 LCD液晶驅動器
Static、1/2、1/3、1/4 Duty 及1/3 Bias
內置Charge Pump 穩壓線路,可提供4 種LCD 偏壓
20 個IO 端口   8-bit Timer A:8-bit Timer C 具有PWM/PFM 波形產生功能
多功能比較器
具有遲滯與Latch 功能,可降低glitch;可程序化設定比較電壓;可作為短路測試,頻率測量或電容充放電頻率測量
  模擬電壓源VDDA 可選擇4 種輸出電壓,具有10mA 穩壓電壓源輸出能力
UART 模組   支持6 級堆棧
支持BIE 功能,結合燒錄子程序,可以省去外部EEPROM芯片   內置1.111MΩ、101KΩ、10KΩ、1KΩ 比例電阻,可分別選擇啟用內置或外置
封裝形式:LQFP64封裝、軟封

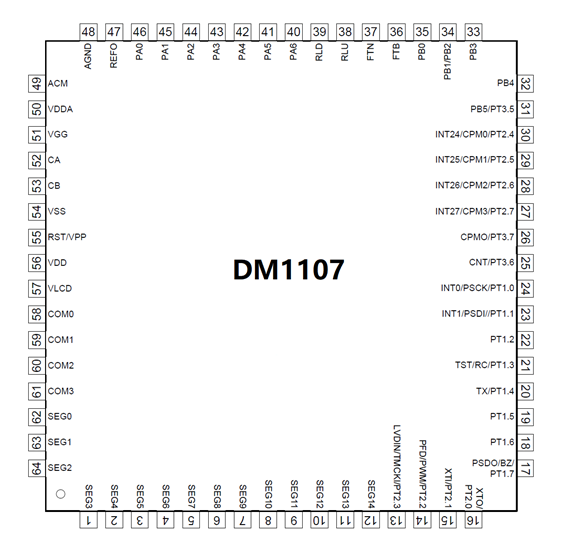

芯片框圖
