DM1106

芯片描述

DM1106是一款帶4×15 LCD 驅動和24-bitΣΔADC 的內置數字真有效值的數字萬用表專用芯片,主要應用于數字萬用表。

芯片特點

2.4V~3.6V 工作電壓范圍
-40~85℃ 工作溫度范圍
  內部高精度 RC、低功耗 RC,支持外部晶振,不同工作模式選擇
運行模式1:<2mA@CRY 8MHz @CPU 8MHz
運行模式2:<550μA@RC 4MHz @CPU 4MHz
運行模式3:<300μA@RC 4MHz @CPU 2MHz
休眠模式:<1.2μA
6k Words OTP Type 程序存儲器,256 Bytes 數據存儲器   掉電檢測及 WDT,可防止 CPU 進入死循環
高解析度ΣΔADC 模數轉換器
零輸入電壓,零輸出電壓;高輸入阻抗;內置絕對溫度檢測器
  1.2V 內部模擬電路共地電壓源
LVD 低電壓檢測功能,14 段檢測電壓設置與外部輸入電壓檢測功能
可編程多功能網絡
電壓/電阻/電容換擋測量,定電壓/定電流輸出,元件可自校正,元件正負極性判別
4×15 LCD 液晶驅動器
Static、1/2、1/3、1/4 Duty 及 1/3 Bias
內置 Charge Pump 穩壓線路,可提供 4 種 LCD 偏壓
  8-bit Timer A:8-bit Timer C 具有 PWM/PFM 波形產生功能
多功能比較器
具有遲滯與 Latch 功能,可降低 glitch;可程序化設定比較電壓;可作為短路測試,頻率測量或電容充放電頻率測量
  模擬電壓源 VDDA 可選擇 4 種輸出電壓,具有 10mA 穩壓電壓源輸出能力
UART 模組   支持 6 級堆棧

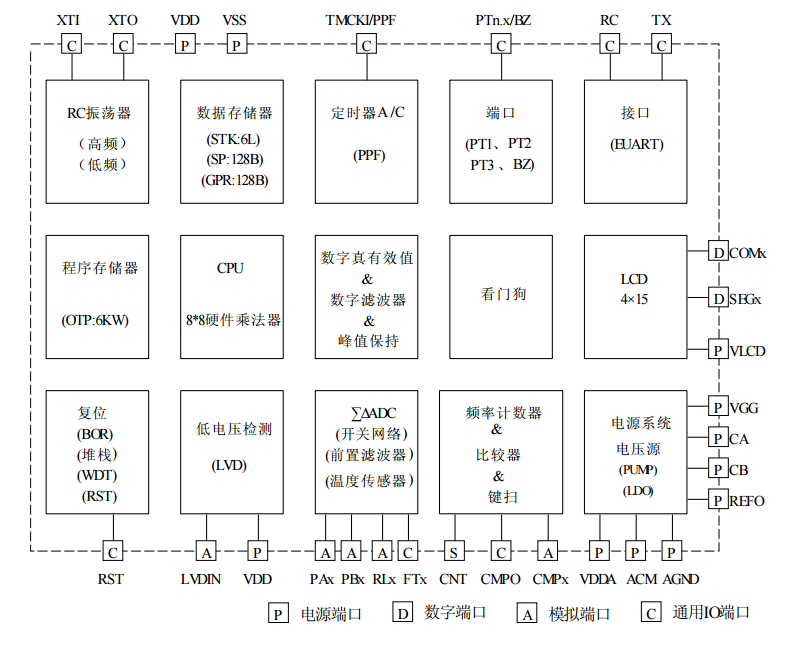

芯片框圖
