SF16C23

芯片描述

SF16C23是一款標準I2C接口通訊LCD控制/驅動芯片。該芯片提供1/4占空比和1/8占空比兩種顯示模式。1/4占空比模式多驅動224點(56×4),1/8占空比模式多驅動416點(52×8)。SF16C23內置時鐘發生器、LCD偏置電壓產生模塊和LCD驅動電壓跟隨器以及標準的I2C接口。

芯片特點

工作電壓:2.4~5.5V   標準I2C總線接口
低功耗   多種閃爍模式
讀/寫地址自動增加   內部32kHz RC振蕩器
16級VLCD電壓可調   顯示模式:
56×4模式:56 SEG×4 COM
52×8模式:52 SEG×8 COM
偏置電壓:1/3或1/4;占空比:1/4或1/8   52×8位顯示數據寄存器
帶電壓跟隨器的內部LCD偏置發生器   可通過外置電阻調整LCD驅動電壓
封裝形式:LQFP48/LQFP64

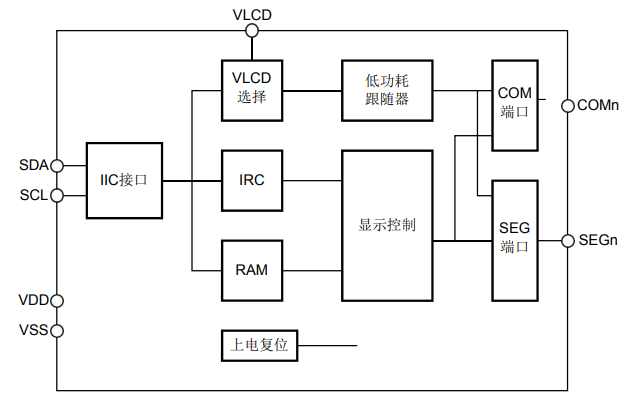

芯片框圖
